MP8869SGL-Z स्विच मोड रेगुलेटर Ic 0.6V 1 आउटपुट 12A 14-VFDFN एक्सपोज़्ड पैड पावर IC चिप

MP8869SGL-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव प्रोग्रामेबल 0.6V 1 आउटपुट 12A 14-VFDFN एक्सपोज़्ड पैड

डेटा शीट:MP8869SGL-Z



अतिरिक्त संसाधन:

विवरण
MP8869S I2C नियंत्रण इंटरफ़ेस के साथ एक उच्च-आवृत्ति, तुल्यकालिक, सुधारा हुआ, स्टेप-डाउन, स्विच-मोड कनवर्टर है।MP8869S एक पूरी तरह से एकीकृत समाधान प्रदान करता है जो एक विस्तृत इनपुट आपूर्ति रेंज पर उत्कृष्ट लोड और लाइन विनियमन के साथ 12A निरंतर करंट और 15A पीक आउटपुट करंट प्राप्त करता है।
I2C सीरियल इंटरफ़ेस के माध्यम से आउटपुट वोल्टेज स्तर को ऑन-द-फ्लाई नियंत्रित किया जा सकता है।संदर्भ वोल्टेज रेंज को 4mV चरणों में 0.6V से 1.108V तक समायोजित किया जा सकता है।I2C इंटरफ़ेस के माध्यम से वोल्टेज स्लीव रेट, फ़्रीक्वेंसी, करंट लिमिट, हिचकी / लैच-ऑफ प्रोटेक्शन, इनेबल और पावर-सेविंग मोड भी चयन योग्य हैं।
निरंतर-ऑन-टाइम (सीओटी) नियंत्रण ऑपरेशन तेजी से क्षणिक प्रतिक्रिया प्रदान करता है।एक ओपन-ड्रेन पावर गुड (पीजी) पिन इंगित करता है कि आउटपुट वोल्टेज नाममात्र सीमा में है।पूर्ण सुरक्षा सुविधाओं में ओवर-वोल्टेज सुरक्षा (ओवीपी), अति-वर्तमान सुरक्षा (ओसीपी) और थर्मल शटडाउन शामिल हैं।

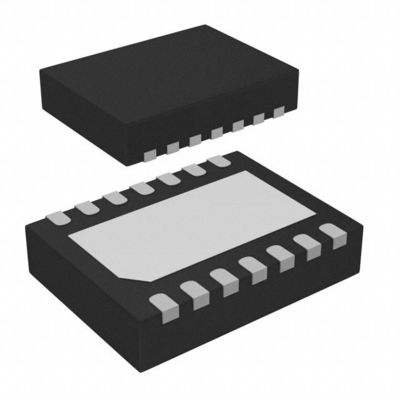

MP8869S QFN-14 (3mmx4mm) पैकेज में उपलब्ध है।
विशेषताएँ
FB पिन का उपयोग करके 5.5V तक एडजस्टेबल वाउट करें
 वाइड 2.85V से 18V ऑपरेटिंग इनपुट रेंज
 12A सतत/15A पीक आउटपुट करंट
 1% आंतरिक संदर्भ सटीकता
I2C-प्रोग्रामेबल रेफरेंस रेंज 0.6V से 1.108V तक 4mV चरणों में स्लीव रेट कंट्रोल के साथ
I2C के माध्यम से 5% सटीकता आउटपुट वोल्टेज और आउटपुट वर्तमान निगरानी
 I2C के माध्यम से चयन करने योग्य PFM / PWM मोड, समायोज्य आवृत्ति और वर्तमान सीमा
 चार अलग-अलग चयन योग्य I2C पते
 बाहरी सॉफ्ट स्टार्ट (एसएस)
 ओपन-ड्रेन पावर गुड (पीजी) संकेत
 आउटपुट ओवर-वोल्टेज संरक्षण (ओवीपी)
 हिचकी / लैच-ऑफ ओवर-करंट प्रोटेक्शन (OCP)
QFN-14 (3mmx4mm) पैकेज में उपलब्ध है
डेटा चित्र:
