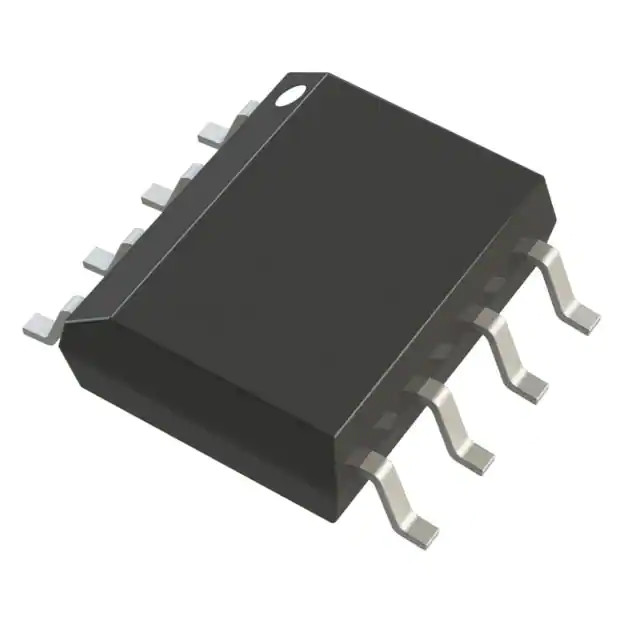

AD5541CRZ-REEL7 16 बिट Dac Ic डिजिटल टू एनालॉग कन्वर्टर 1 8-SOIC
| उत्पत्ति के प्लेस | संयुक्त राज्य अमेरिका |
|---|---|
| ब्रांड नाम | Analog Devices Inc |
| प्रमाणन | RoHS |
| मॉडल संख्या | AD5541CRZ-REEL7 |
| न्यूनतम आदेश मात्रा | 100 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 1000 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 4 के पीसीएस |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| उत्पादक | एनालॉग डिवाइस इंक। | वर्ग | डिजिटल से एनालॉग कन्वर्टर्स (DAC) |
|---|---|---|---|
| उत्पाद संख्या | AD5541CRZ-REEL7 | बिट्स की संख्या | 16 |
| डी/ए कन्वर्टर्स की संख्या | 1 | निपटान समय | 1μs (टाइप) |
| उत्पादन का प्रकार | वोल्टेज - अनबफर्ड | विभेदक आउटपुट | नहीं |
| डेटा इंटरफ़ेस | एसपीआई, डीएसपी | संदर्भ प्रकार | बाहरी |
| वोल्टेज - आपूर्ति, एनालॉग | 2.7 वी ~ 5.5 वी | आईएनएल/डीएनएल (एलएसबी) | ± 0.5, ± 0.5 |
| आर्किटेक्चर | आर-2R | परिचालन तापमान | -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस |
| पैकेज / मामला | 8-एसओआईसी (0.154", 3.90 मिमी चौड़ाई) | आपूर्तिकर्ता डिवाइस पैकेज | 8-एसओआईसी |
| माउन्टिंग का प्रकार | माउंट सतह | ||
| हाई लाइट | AD5541CRZ-REEL7,16 बिट डैक आईसी,आईसी डिजिटल से एनालॉग कनवर्टर |
||
उत्पाद विवरण
डेटा शीट:AD5541CRZ-REEL7
| वर्ग | डिजिटल से एनालॉग कन्वर्टर्स (DAC) |
| एमएफआर | एनालॉग डिवाइस इंक। |
| उत्पाद की स्थिति | सक्रिय |
| बिट्स की संख्या | 16 |
| डी/ए कन्वर्टर्स की संख्या | 1 |
| निपटान समय | 1μS(टाइप) |
| उत्पादन का प्रकार | वोल्टेज - अनबफर्ड |
| विभेदक आउटपुट | नहीं |
| डेटा इंटरफ़ेस | एसपीआई, डीएसपी |
| संदर्भ प्रकार | बाहरी |
| वोल्टेज - आपूर्ति, एनालॉग | 2.7 वी ~ 5.5 वी |
| वोल्टेज - आपूर्ति, डिजिटल | 2.7 वी ~ 5.5 वी |
| आईएनएल/डीएनएल (एलएसबी) | ±0.5,±0.5 |
| वास्तुकला | आर-2R |
| परिचालन तापमान | -40°सी ~ 85°सी |
| पैकेज / मामला | 8-एसओआईसी (0.154", 3.90 मिमी चौड़ाई) |
| आपूर्तिकर्ता डिवाइस पैकेज | 8-एसओआईसी |
| माउन्टिंग का प्रकार | माउंट सतह |
| आधार उत्पाद संख्या | AD5541 |
सामान्य विवरण
AD5541/AD5542 सिंगल, 16-बिट, सीरियल इनपुट, वोल्टेज आउटपुट डिजिटल-टू-एनालॉग कन्वर्टर्स (DACs) हैं जो सिंगल 2.7 V से 5.5 V सप्लाई पर काम करते हैं।DAC आउटपुट रेंज 0 V से VREF तक फैली हुई है।DAC आउटपुट रेंज 0 V से VREF तक फैली हुई है और मोनोटोनिक की गारंटी है, -40°C से +85°C की पूर्ण निर्दिष्ट तापमान सीमा पर समायोजन के बिना 16 बिट्स पर 1 LSB INL सटीकता प्रदान करती है।अनबफर्ड आउटपुट की पेशकश करते हुए, AD5541/AD5542 कम बिजली की खपत और कम ऑफसेट त्रुटियों के साथ 1 µs व्यवस्थित करने का समय प्राप्त करता है।11.8 nV/√Hz और कम गड़बड़ी का कम शोर प्रदर्शन प्रदान करते हुए, AD5541/AD5542 कई अंत प्रणालियों में परिनियोजन के लिए उपयुक्त है।AD5542 को द्विध्रुवी मोड में संचालित किया जा सकता है, जो ±VREF आउटपुट स्विंग उत्पन्न करता है।AD5542 में लेआउट संवेदनशीलता को कम करने के लिए संदर्भ और एनालॉग ग्राउंड पिन के लिए केल्विन सेंस कनेक्शन भी शामिल हैं।AD5541/AD5542 एक बहुमुखी 3-वायर इंटरफ़ेस का उपयोग करता है जो SPI, QSPI™, MICROWIRE™ और DSP इंटरफ़ेस मानकों के अनुकूल है।AD5541/AD5542 8-लीड और 14-लीड SOIC पैकेज में उपलब्ध हैं।
विशेषताएँ
पूर्ण 16-बिट प्रदर्शन 3 V और 5 V एकल-आपूर्ति ऑपरेशन कम 0.625 mW बिजली अपव्यय 1 µs सेटलिंग समय 60 kΩ लोड सीधे चलाने में सक्षम अनबफर्ड वोल्टेज आउटपुट SPI-/QSPI-/MICROWIRE- संगत इंटरफ़ेस मानक पावर-ऑन रीसेट DAC को साफ़ करता है आउटपुट टू 0 वी (यूनिपोलर मोड) 5 केवी एचबीएम ईएसडी वर्गीकरण कम गड़बड़: 1.1 एनवी-सेकंड
