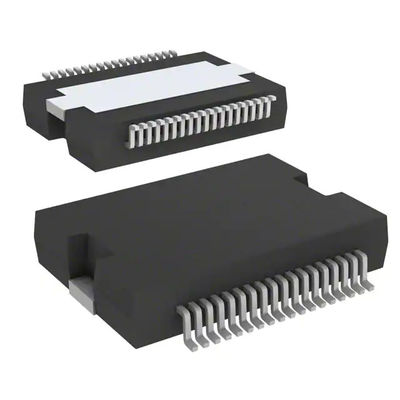

L6228PDTR लघु मोटर चालक चिप बाइपोलर स्टेपर मोटर चालक सर्किट H-Bridge DMOS PowerSO-36
| उत्पत्ति के प्लेस | STMicroelectronics |
|---|---|
| ब्रांड नाम | ST |
| प्रमाणन | RoHS |
| मॉडल संख्या | एल6228पीडीटीआर |
| न्यूनतम आदेश मात्रा | 600 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 600 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 6 के पीसीएस |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| उत्पाद संख्या | एल6228पीडीटीआर | वर्ग | मोटर / मोशन / इग्निशन कंट्रोलर और ड्राइवर |
|---|---|---|---|
| एमएफआर | STMicroelectronics | शृंखला | STSPIN L62 |
| पैकेट | टेप और रील (टीआर)/कट टेप (सीटी) | मोटर प्रकार - स्टेपर | द्विध्रुवी |
| समारोह | ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज | आउटपुट कॉन्फ़िगरेशन | आधा पुल (4) |
| इंटरफेस | समानांतर | तकनीकी | डीएमओएस |
| अनुप्रयोग | सामान्य उद्देश्य | मौजूदा उत्पादन | 1.4ए |
| वोल्टेज आपूर्ति | 8 वी ~ 52 वी | परिचालन तापमान | -25 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |
| माउन्टिंग का प्रकार | माउंट सतह | ||
| हाई लाइट | L6228PDTR,बाइपोलर स्टेपर मोटर ड्राइवर सर्किट h- ब्रिज,छोटी मोटर ड्राइवर चिप |
||
उत्पाद विवरण
L6228PDTR द्विध्रुवी मोटर चालक चिप DMOS समानांतर PowerSO-36
विशेषताएँ:
● ऑपरेटिंग आपूर्ति वोल्टेज 8 से 52 वी तक
●2.8 एक आउटपुट पीक करंट (1.4 A RMS)
●ऑपरेटिंग फ्रीक्वेंसी 100 KHz तक
●नॉन-डिसिपेटिव ओवरकरंट प्रोटेक्शन
PWM वर्तमान नियंत्रकों के लिए दोहरी स्वतंत्र निरंतर
● तेज/धीमा क्षय मोड चयन
●तेजी से क्षय अर्ध-तुल्यकालिक सुधार
त्वरित विवरण:
|
पैकेजिंग
|
टेप और रील (TR)/कट टेप (सीटी)
|
|
उत्पादक
|
STMicroelectronics
|
|
निर्माता उत्पाद संख्या
|
एल6228पीडीटीआर |
|
विवरण
|
आईसी एमटीआर DRV बाइपोलर 8-52V 36PWRSO |
|
विस्तृत विवरण
|
बाइपोलर मोटर ड्राइवर DMOS समानांतर पॉवरSO-36 |
उत्पाद विशेषताएं:
|
प्रकार
|
विवरण
|
| वर्ग |
मोटर चालक, नियंत्रक
|
|
एमएफआर
|
STMicroelectronics
|
|
शृंखला
|
STSPIN L62
|
|
पैकेट
|
टेप और रील (TR)/कट टेप (सीटी)
|
|
उत्पाद की स्थिति
|
सक्रिय
|
|
मोटर प्रकार - स्टेपर
|
द्विध्रुवी
|
|
समारोह
|
ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज
|
|
आउटपुट कॉन्फ़िगरेशन
|
आधा पुल (4)
|
|
इंटरफेस
|
समानांतर
|
|
तकनीकी
|
डीएमओएस
|
|
अनुप्रयोग
|
सामान्य उद्देश्य
|
|
मौजूदा उत्पादन
|
1.4ए
|
|
वोल्टेज आपूर्ति
|
8 वी ~ 52 वी
|
|
वोल्टेज - भार
|
8 वी ~ 52 वी
|
|
परिचालन तापमान
|
-25 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे)
|
|
माउन्टिंग का प्रकार
|
माउंट सतह
|
|
पैकेज / मामला
|
36-बीएसएसओपी (0.433", 11.00 मिमी चौड़ाई) खुला पैड
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
पॉवरSO-36
|
|
आधार उत्पाद संख्या
|
एल 6228
|
अतिरिक्त संसाधन:
| गुण | विवरण |
| अन्य नामों |
497-4007-6
|
|
497-4007-2
|
|
|
497-4007-2-एनडीआर
|
|
|
497-4007-1
|
|
|
497-4007-1-एनडीआर
|
|
| मानक पैकेज | 600 |
विवरण:
L6228 डिवाइस एक DMOS पूरी तरह से एकीकृत स्टेपर मोटर ड्राइवर है जिसमें गैर-विघटनकारी ओवरकरंट सुरक्षा है,
बीसीडी प्रौद्योगिकी में महसूस किया गया, जो पृथक डीएमओएस पावर ट्रांजिस्टर को सीएमओएस और द्विध्रुवी सर्किट के साथ जोड़ता है
वही चिप।डिवाइस में दो चरण द्विध्रुवीय स्टेपर मोटर चलाने के लिए आवश्यक सभी सर्किट्री शामिल हैं जिनमें निम्न शामिल हैं:
एक दोहरी DMOS पूर्ण पुल, निरंतर बंद समय PWM वर्तमान नियंत्रक जो चॉपिंग विनियमन करता है और
चरण अनुक्रम जनरेटर, जो कदम अनुक्रम उत्पन्न करता है।PowerSO36 और SO24 में उपलब्ध (20 + 2 + 2)
संकुल, L6228 डिवाइस में हाई-साइड पावर MOSFETs पर एक गैर-विघटनकारी ओवरकरंट सुरक्षा है और
थर्मल शटडाउन।
