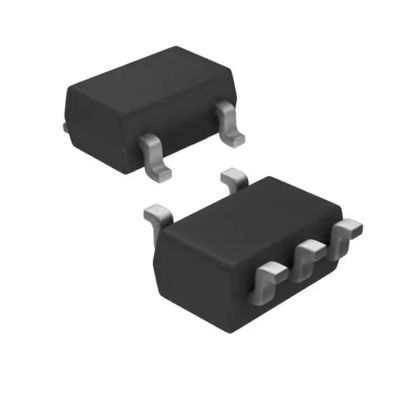

TC7S04F TE85L F इन्वर्टर IC 1 चैनल स्विच IC चिप डिजिटल रेगुलेटर SMV
| उत्पत्ति के प्लेस | जापान |
|---|---|
| ब्रांड नाम | Toshiba Semiconductor and Storage |
| प्रमाणन | RoHS |
| मॉडल संख्या | टीसी7एस04एफ (टीई85एल, एफ) |
| न्यूनतम आदेश मात्रा | 3000PCS |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 3000 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 15 हजार पी.सी.एस |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| उत्पाद संख्या | टीसी7एस04एफ (टीई85एल, एफ) | वर्ग | गेट्स और इनवर्टर |
|---|---|---|---|
| उत्पादक | तोशिबा सेमीकंडक्टर और स्टोरेज | शृंखला | TC7S |
| तर्क प्रकार | पलटनेवाला | सर्किट की संख्या | 1 |
| इनपुट की संख्या | 1 | वोल्टेज आपूर्ति | 2 वी ~ 6 वी |
| वर्तमान - मौन (अधिकतम) | 1 माइक्रोए | करंट - आउटपुट हाई, लो | 2.6mA, 2.6mA |
| इनपुट तर्क स्तर - निम्न | 0.5 वी ~ 1.8 वी | इनपुट तर्क स्तर - उच्च | 1.5 वी ~ 4.2 वी |
| अधिकतम प्रसार विलंब @ वी, अधिकतम सीएल | 17ns @ 6V, 50pF | परिचालन तापमान | -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस |
| माउन्टिंग का प्रकार | माउंट सतह | पैकेज / मामला | एससी-74ए, एसओटी-753 |
| हाई लाइट | इन्वर्टर IC 1 स्विच IC चिप्स TC7S04F TE85L F,इन्वर्टर IC 1 स्विच ICs TC7S04F TE85L F,इन्वर्टर 1 स्विच ICs TC7S04F TE85L F |
||
उत्पाद विवरण
टीसी7एस04एफ(टीई85एल,एफ) इन्वर्टर आईसी 1 चैनल एसएमवी
डेटा शीट:टीसी7एस04एफ(टीई85एल,एफ)
| वर्ग | गेट और इनवर्टर |
| एमएफआर | तोशिबा सेमीकंडक्टर और भंडारण |
| शृंखला | TC7S |
| उत्पाद की स्थिति | सक्रिय |
| तर्क प्रकार | पलटनेवाला |
| वोल्टेज आपूर्ति | 2V ~ 6V |
| वर्तमान - शांत (अधिकतम) | 1μA |
| वर्तमान - आउटपुट उच्च, निम्न | 2.6mA, 2.6mA |
| इनपुट तर्क स्तर - निम्न | 0.5V ~ 1.8V |
| इनपुट तर्क स्तर - उच्च | 1.5V ~ 4.2V |
| अधिकतम प्रसार विलंब @ वी, अधिकतम सीएल | 17एनएस @ 6वी, 50पीएफ |
| परिचालन तापमान | -40°सी~85°सी |
| माउन्टिंग का प्रकार | माउंट सतह |
| आपूर्तिकर्ता डिवाइस पैकेज | एसएमवी |
| पैकेज/केस | एससी-74ए, एसओटी-753 |
| आधार उत्पाद संख्या | 7एस08 |
TC7S04 एक उच्च गति C2 MOS इन्वर्टर है जो सिलिकॉन गेट C2 MOS तकनीक से निर्मित है।
यह C2 MOS कम बिजली अपव्यय को बनाए रखते हुए समकक्ष LSTTL के समान उच्च गति संचालन प्राप्त करता है।
आंतरिक सर्किट बफर आउटपुट सहित 3 चरणों से बना है, जो उच्च शोर प्रतिरक्षा और स्थिर आउटपुट को सक्षम बनाता है।
इनपुट स्थैतिक निर्वहन या क्षणिक अतिरिक्त वोल्टेज के खिलाफ सुरक्षा सर्किट से सुसज्जित है।
TC74HC श्रृंखला मॉडल की तुलना में आउटपुट धाराएँ 1/2 हैं
अतिरिक्त संसाधन:
| गुण | विवरण |
| अन्य नामों | टीसी7एस04एफ(टीई85एल,एफ) |
| टीसी7एस04एफएलएफडीकेआर | |
| TC7S04F(T5LFT)CT | |
| टीसी7एस04एफ(टी5एलएफटी)डीकेआर-एनडी | |
| TC7S04FT5LFT | |
| TC7S04FTFTR | |
| TC7S04FTCT-एनडीआर | |
| TC7S04F(T5LFT)TR | |
| टीसी7एस04एफ(टीई85एलएफ)टीआर-एनडी | |
| टीसी7एस04एफ(टी5एलएफटी)सीटी-एनडी | |
| TC7S04FTTR-एनडीआर | |
| टीसी7एस04एफ(टी5एलएफटी)टीआर-एनडी | |
| TC7S04F, LF(T | |
| TC7S04F(TE85LF)CT | |
| टीसी7एस04एफ(टीई85एलएफ)सीटी-एनडी | |
| टीसी7एस04एफ(टीई85एलएफ)डीकेआर-एनडी | |
| TC7S04F(TE85LF)TR | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-एनडी | |
| टीसी7एस04एफ,एलएफ(बी | |
| TC7S04FLFTR | |
| TC7S04F(T5L,F,T) | |
| TC7S04F (T5L,F,T) | |
| टीसी7एस04एफ(टी5एलएफटी)डीकेआर | |
| TC7S04FTFCT | |
| टीसी7एस04एफटीएफसीटी-एनडी | |
| टीसी7एस04एफ(टीई85एलएफ)डीकेआर | |
| TC7S04FTFTR-एनडी | |
| TC7S04FLFCT | |
| मानक पैकेज | 3000 |
विशेषताएँ
• उच्च गति: वीसीसी = 5 वी पर टीपीडी = 7 एनएस (टाइप)।
• कम बिजली अपव्यय: टा = 25°C पर ICC = 1 μA (अधिकतम)।
• उच्च शोर प्रतिरक्षा: वीएनआईएच = वीएनआईएल = 28% वीसीसी (न्यूनतम)
• आउटपुट ड्राइव क्षमता: 5 एलएसटीटीएल लोड
• सममित आउटपुट प्रतिबाधा: |IOH|= आईओएल = 2 एमए (मिनट)
• संतुलित प्रसार विलंब: tpLH ∼− tpHL
• वाइड ऑपरेटिंग वोल्टेज रेंज: वीसीसी (ओपीआर) = 2 से 6 वी
