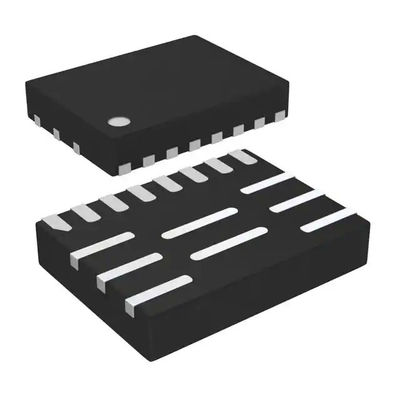

MPQ8632GLE-4-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 0.611V 1 आउटपुट 6A 16-PowerVFQFN

MPQ8633A एक पूरी तरह से एकीकृत, उच्च आवृत्ति, तुल्यकालिक हिरन कनवर्टर है।यह उत्कृष्ट लोड और लाइन विनियमन के साथ विस्तृत इनपुट आपूर्ति रेंज पर 12A तक आउटपुट करंट प्राप्त करने के लिए एक बहुत ही कॉम्पैक्ट समाधान प्रदान करता है।MPQ8633A विस्तृत आउटपुट करंट लोड रेंज पर उच्च दक्षता पर काम करता है।MPQ8633A आंतरिक रूप से क्षतिपूर्ति निरंतर-ऑन-टाइम (सीओटी) नियंत्रण मोड को अपनाता है जो तेजी से क्षणिक प्रतिक्रिया प्रदान करता है और लूप स्थिरीकरण को आसान बनाता है।ऑपरेटिंग आवृत्ति को MODE कॉन्फ़िगरेशन के साथ 600kHz, 800kHz, या 1000kHz पर आसानी से सेट किया जाता है, जिससे MPQ8633A आवृत्ति इनपुट/आउटपुट वोल्टेज की परवाह किए बिना स्थिर रहती है।आउटपुट वोल्टेज स्टार्ट-अप रैंप को आंतरिक 1ms टाइमर द्वारा नियंत्रित किया जाता है।इसे TRK/REF पर कैपेसिटर जोड़कर बढ़ाया जा सकता है।एक ओपन-ड्रेन पावर गुड (पीजीओओडी) सिग्नल इंगित करता है कि आउटपुट इसकी नाममात्र वोल्टेज सीमा के भीतर है।जब इनपुट आपूर्ति MPQ8633A को पावर देने में विफल हो जाती है तो PGOOD को बाहरी पुल-अप वोल्टेज के साथ लगभग 0.7V पर क्लैंप किया जाता है।पूरी तरह से एकीकृत सुरक्षा सुविधाओं में ओवरकरंट प्रोटेक्शन (ओसीपी), ओवर-वोल्टेज प्रोटेक्शन (ओवीपी), अंडर-वोल्टेज प्रोटेक्शन (यूवीपी), और ओवरटेम्परेचर प्रोटेक्शन (ओटीपी) शामिल हैं।MPQ8633A के लिए न्यूनतम संख्या में आसानी से उपलब्ध, मानक, बाहरी घटकों की आवश्यकता होती है और यह QFN 3 मिमी x 4 मिमी पैकेज में उपलब्ध है।विशेषताएं  वाइड इनपुट वोल्टेज रेंज 2.7V: o 2.7V से 16V बाहरी 3.3V VCC पूर्वाग्रह के साथ o 4 V से 16V आंतरिक पूर्वाग्रह या बाहरी 3.3V VCC पूर्वाग्रह के साथ  विभेदक आउटपुट वोल्टेज रिमोट सेंस  प्रोग्राम योग्य सटीक वर्तमान सीमा स्तर  12A आउटपुट वर्तमान  कम आरडीएस (चालू) एकीकृत पावर एमओएसएफईटी  मालिकाना स्विचिंग हानि कटौती तकनीक  अल्ट्राफास्ट क्षणिक प्रतिक्रिया के लिए अनुकूली सीओटी  शून्य ईएसआर आउटपुट कैपेसिटर के साथ स्थिर  0.5% संदर्भ वोल्टेज 0C से +70C जंक्शन तापमान रेंज  1% संदर्भ वोल्टेज -40C से +125C जंक्शन तापमान रेंज  चयन योग्य पल्स स्किप या मजबूर सीसीएम ऑपरेशन  उत्कृष्ट लोड विनियमन  आउटपुट वोल्टेज ट्रैकिंग  आउटपुट वोल्टेज डिस्चार्ज  पावर विफलता के दौरान PGOOD सक्रिय क्लैंप्ड निम्न स्तर  प्रोग्रामयोग्य सॉफ्ट-स्टार्ट टाइम 1ms से  प्री-बायस स्टार्ट-अप  600kHz, 800kHz और 1000kHz से चयन योग्य स्विचिंग फ्रीक्वेंसी  नॉन-लैच OCP, UVP, UVLO, थर्मल शटडाउन और OVP के लिए लैच-ऑफ। आउटपुट 0.6V से 90%*Vin तक, अधिकतम 5.5V तक एडजस्टेबल। क्यूएफएन 3 मिमी x 4 मिमी पैकेज में उपलब्ध अनुप्रयोग  टेलीकॉम और नेटवर्किंग सिस्टम  सर्वर, क्लाउड-कंप्यूटिंग, स्टोरेज  बेस स्टेशन  सामान्य प्रयोजन प्वाइंट-ऑफ-लोड (पीओएल)  12 वी वितरण पावर सिस्टम  हाई-एंड टीवी  गेम कंसोल और ग्राफिक कार्ड
