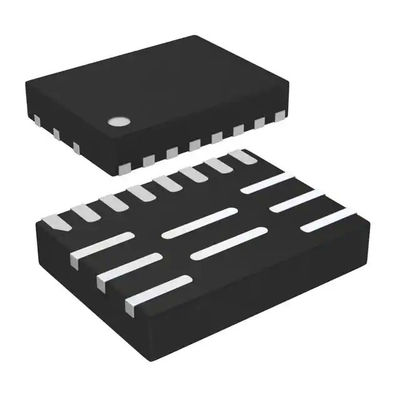

MPQ8632GL-10-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 0.611V 1 आउटपुट 10A 13-VFQFN
| उत्पत्ति के प्लेस | मोनोलिथिक पावर सिस्टम्स इंक। |
|---|---|
| ब्रांड नाम | MPS |
| प्रमाणन | RoHS |
| मॉडल संख्या | MPQ8632GL-10-Z |
| न्यूनतम आदेश मात्रा | 5000 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 5000 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 40 हजार पी.सी.एस |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| उत्पाद संख्या | MPQ8632GLE-10-Z | वर्ग | वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक |
|---|---|---|---|
| उत्पादक | मोनोलिथिक पावर सिस्टम्स इंक। | पैकेट | टेप और रील (TR) |
| उत्पादन का प्रकार | सकारात्मक | आउटपुट की संख्या | 1 |
| इनपुट वोल्टेज-मैक्स | 18 वी | इनपुट वोल्टेज-न्यूनतम | 2.5 वी |
| आउटपुट वोल्टेज-मैक्स | 13 वी | आउटपुट वोल्टेज-न्यूनतम | 0.611वी |
| आउटपुट करेंट | 10:00 पूर्वाह्न | टोपोलॉजी | बक |
| आवृत्ति बदलना | 200 किलोहर्ट्ज़ ~ 1 मेगाहर्ट्ज | परिचालन तापमान | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |
| माउन्टिंग का प्रकार | माउंट सतह | पैकेज / मामला | 13-वीएफक्यूएफएन |
| आपूर्तिकर्ता डिवाइस पैकेज | 13-क्यूएफएन (3x4) | ||
| हाई लाइट | MPQ8632GL-10-Z,स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल |
||
उत्पाद विवरण
MPQ8632GL-10-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 0.611V 1 आउटपुट 10A 13-VFQFN
त्वरित विवरण:
|
उत्पादक
|
मोनोलिथिक पावर सिस्टम्स इंक।
|
|
निर्माता उत्पाद संख्या
|
MPQ8632GL-10-Z
|
|
विवरण
|
IC रेग बक एडजस्टेबल 10A 16QFN
|
|
विस्तृत विवरण
|
बक स्विचिंग रेगुलेटर आईसी पॉजिटिव एडजस्टेबल 0.611V 1 आउटपुट 10A 13-VFQFN
|
उत्पाद विशेषताएं:
|
प्रकार
|
विवरण
|
|
वर्ग
|
वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक
|
|
एमएफआर
|
मोनोलिथिक पावर सिस्टम्स इंक।
|
|
उत्पाद की स्थिति
|
नए डिज़ाइन के लिए नहीं
|
|
समारोह
|
त्यागपत्र देना
|
|
आउटपुट कॉन्फ़िगरेशन
|
सकारात्मक
|
|
टोपोलॉजी
|
बक
|
|
उत्पादन का प्रकार
|
एडजस्टेबल
|
|
आउटपुट की संख्या
|
1
|
|
वोल्टेज - इनपुट (न्यूनतम)
|
2.5 वी
|
|
वोल्टेज - इनपुट (अधिकतम)
|
18 वी
|
|
वोल्टेज - आउटपुट (न्यूनतम / निश्चित)
|
0.611वी
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
13 वी
|
|
मौजूदा उत्पादन
|
10:00 पूर्वाह्न
|
|
फ्रीक्वेंसी - स्विचिंग
|
200 किलोहर्ट्ज़ ~ 1 मेगाहर्ट्ज
|
|
तुल्यकालिक शुद्ध करनेवाला
|
हाँ
|
|
परिचालन तापमान
|
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे)
|
|
माउन्टिंग का प्रकार
|
माउंट सतह
|
|
पैकेज / मामला
|
13-वीएफक्यूएफएन
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
13-क्यूएफएन (3x4)
|
|
आधार उत्पाद संख्या
|
एमपीक्यू8632
|
अतिरिक्त संसाधन:
| गुण | विवरण |
| मानक पैकेज | 5000 |
विवरण
MPQ8632 पूरी तरह से एकीकृत उच्च आवृत्ति तुल्यकालिक सुधारित स्टेप-डाउन स्विच मोड कनवर्टर है।यह उत्कृष्ट लोड और लाइन विनियमन के साथ विस्तृत इनपुट आपूर्ति सीमा पर 4A/6A/8A/10A/12A/15A/20A आउटपुट करंट प्राप्त करने के लिए एक बहुत ही कॉम्पैक्ट समाधान प्रदान करता है।
MPQ8632 तेजी से क्षणिक प्रतिक्रिया प्रदान करने और लूप स्थिरीकरण को आसान बनाने के लिए कॉन्स्टेंट-ऑन-टाइम (सीओटी) नियंत्रण मोड का उपयोग करता है।
एक बाहरी अवरोधक ऑपरेटिंग आवृत्ति को 200kHz से 1MHz तक प्रोग्राम करता है और आवृत्ति लगभग स्थिर रहती है क्योंकि इनपुट आपूर्ति फीडफॉरवर्ड मुआवजे के साथ बदलती रहती है।
वोल्टेज लॉकआउट थ्रेशोल्ड के तहत डिफ़ॉल्ट आंतरिक रूप से 4.1V पर सेट किया गया है, लेकिन सक्षम पिन पर एक प्रतिरोधक नेटवर्क इस सीमा को बढ़ा सकता है।सॉफ्ट स्टार्ट पिन आउटपुट वोल्टेज स्टार्टअप रैंप को नियंत्रित करता है।एक ओपन ड्रेन पावर गुड सिग्नल इंगित करता है कि आउटपुट नाममात्र वोल्टेज सीमा के भीतर है।
इसमें पूरी तरह से एकीकृत सुरक्षा विशेषताएं हैं जिनमें ओवर-वर्तमान सुरक्षा, ओवर-वोल्टेज संरक्षण और थर्मल शटडाउन शामिल हैं।
MPQ8632 को आसानी से उपलब्ध मानक बाहरी घटकों की न्यूनतम संख्या की आवश्यकता होती है और यह 16-पिन QFN 3mm×4mm या 29-पिन QFN 5mm×4mm पैकेज में उपलब्ध है।
विशेषताएँ
* 2.5V से कम इनपुट वोल्टेज रेंज: -- 2.5V से 18V बाहरी 5V बायस के साथ -- 4.5V से 18V आंतरिक बायस के साथ
*4A से 20A आउटपुट वर्तमान अनुप्रयोगों के लिए उत्पादों का स्केलेबल परिवार -- 4A/6A/8A/10A/12A समान पदचिह्न साझा करें --15A/20A समान पदचिह्न साझा करें, 4A/6A/8A से पावर स्टेज अनुभाग पर थोड़ा बदलाव के साथ /10ए/12ए
* इष्टतम कम आरडीएस (ऑन) आंतरिक पावर एमओएसएफईटी प्रति डिवाइस
* मालिकाना स्विचिंग लॉस रिडक्शन तकनीक
* अल्ट्राफास्ट क्षणिक प्रतिक्रिया के लिए अनुकूली COT
* 0qC से 70qC जंक्शन तापमान रेंज पर 0.5% संदर्भ वोल्टेज
* प्रोग्रामेबल सॉफ्ट स्टार्ट टाइम
* प्री-बायस स्टार्ट अप
* प्रोग्रामेबल स्विचिंग फ्रीक्वेंसी 200kHz से 1MHz तक
* नॉन-लैच OCP, OVP और थर्मल शटडाउन प्रोटेक्शन
*आउटपुट 0.611V से 13V तक समायोज्य
अनुप्रयोग
* दूरसंचार और नेटवर्किंग सिस्टम
* बेस स्टेशन एक्स सर्वर
* व्यक्तिगत वीडियो रिकॉर्डर
* फ्लैट पैनल टेलीविजन और मॉनिटर
* वितरित पावर सिस्टम्स
डेटा चित्र:https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
