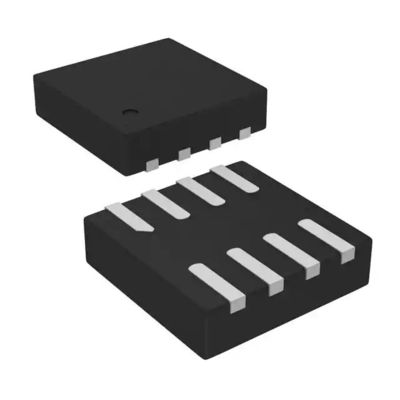

MPQ4423GQ-AEC1-Z बक स्विचिंग रेगुलेटर पावर IC चिप 0.8V 1 आउटपुट 3A 8-VDFN

MPQ4423GQ-AEC1-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 0.8V 1 आउटपुट 3A 8-VDFN

त्वरित विवरण:

उत्पाद विशेषताएं:

अतिरिक्त संसाधन:

विवरण:

MPQ4423 एक उच्च-आवृत्ति, तुल्यकालिक, सुधारा हुआ, स्टेप-डाउन, स्विच-मोड कनवर्टर है जिसमें अंतर्निहित पावर MOSFETs है।यह विस्तृत इनपुट सप्लाई रेंज पर उत्कृष्ट लोड और लाइन रेगुलेशन के साथ 3A निरंतर आउटपुट करंट प्राप्त करने के लिए एक बहुत ही कॉम्पैक्ट समाधान प्रदान करता है।MPQ4423 में आउटपुट करंट लोड रेंज पर उच्च दक्षता के लिए सिंक्रोनस मोड ऑपरेशन है।

वर्तमान-मोड ऑपरेशन तेजी से क्षणिक प्रतिक्रिया प्रदान करता है और लूप स्थिरीकरण को आसान बनाता है।

पूर्ण सुरक्षा सुविधाओं में अति-वर्तमान सुरक्षा और थर्मल शट डाउन शामिल हैं।

MPQ4423 को आसानी से उपलब्ध मानक बाहरी घटकों की न्यूनतम संख्या की आवश्यकता होती है, और यह अंतरिक्ष-बचत QFN-8 (3mmx3mm) पैकेज में उपलब्ध है।

विशेषताएँ

 वाइड 4V से 30V निरंतर ऑपरेटिंग इनपुट रेंज

ऑटोमोटिव लोड डंप के लिए 36V इनपुट ट्रांसिएंट टॉलरेंस

 85mΩ/55mΩ निम्न RDS(ON) आंतरिक पावर MOSFETs

 उच्च दक्षता तुल्यकालिक मोड ऑपरेशन

 डिफ़ॉल्ट 410kHz स्विचिंग फ्रीक्वेंसी

 200kHz से 2.2MHz बाहरी घड़ी के लिए सिंक्रनाइज़ करता है

ऑटोमोटिव कोल्ड-क्रैंक के लिए हाई ड्यूटी साइकिल

 पावर-सेव मोड

 आंतरिक सॉफ्ट-स्टार्ट

 शक्ति अच्छा

 OCP संरक्षण और हिचकी

 थर्मल शटडाउन

 आउटपुट 0.8V से समायोज्य

QFN-8 (3mmx3mm) में उपलब्ध

 एईसी-क्यू100 ग्रेड 1 में उपलब्ध है

अनुप्रयोग

 ऑटोमोटिव

 औद्योगिक नियंत्रण प्रणाली

 वितरित पावर सिस्टम्स

डेटाचित्र:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPQ4423-AEC1/document_id/3932
