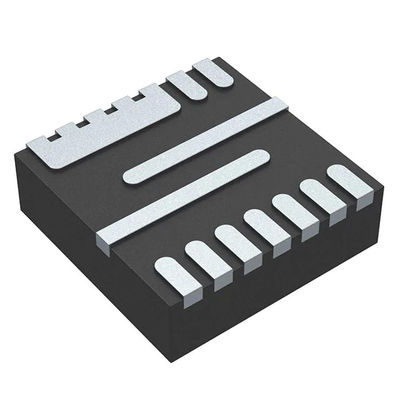

MP8774GQ-Z स्विचिंग रेगुलेटर IC आउटपुट 16-PowerVFQFN
| उत्पत्ति के प्लेस | अमेरिका |
|---|---|
| ब्रांड नाम | MPS |
| प्रमाणन | RoHS |
| मॉडल संख्या | MP8774GQ-Z |
| न्यूनतम आदेश मात्रा | 5000 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 5000 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 5k पीसी |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| उत्पादक | मोनोलिथिक पावर सिस्टम्स (एमपीएस) | वर्ग | वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक |
|---|---|---|---|
| उत्पाद संख्या | MP8774GQ-Z | उत्पादन का प्रकार | एडजस्टेबल |
| आउटपुट की संख्या | 1 | इनपुट वोल्टेज-मैक्स | 18 वी |
| इनपुट वोल्टेज-न्यूनतम | 3वी | आउटपुट ओल्टेज-मैक्स | 12 वी |
| आउटपुट वोल्टेज-न्यूनतम | 0.6 वी | टोपोलॉजी | बक |
| परिचालन तापमान | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस | वर्तमान - आउटपुट (अधिकतम) | 12ए |
| पैकेज / मामला | 16-पॉवरवीएफक्यूएफएन | आधार उत्पाद संख्या | एमपी8774 |
| हाई लाइट | MP8774GQ-Z,स्विचिंग रेगुलेटर IC आउटपुट |
||
उत्पाद विवरण
MP8774GQ-Z स्विचिंग रेगुलेटर IC आउटपुट 16-PowerVFQFN
डेटा शीट:MP8774GQ-Z
प्रकार | विवरण |
वर्ग | वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक |
एमएफआर | मोनोलिथिक पावर सिस्टम्स इंक। |
उत्पाद की स्थिति | सक्रिय |
समारोह | त्यागपत्र देना |
आउटपुट कॉन्फ़िगरेशन | सकारात्मक |
टोपोलॉजी | बक |
उत्पादन का प्रकार | एडजस्टेबल |
वोल्टेज - इनपुट (न्यूनतम) | 3वी |
वोल्टेज - इनपुट (अधिकतम) | 16 वी |
वोल्टेज - आउटपुट (न्यूनतम / निश्चित) | 0.6 वी |
वोल्टेज - आउटपुट (अधिकतम) | 12 वी |
मौजूदा उत्पादन | 12ए |
तुल्यकालिक शुद्ध करनेवाला | हाँ |
परिचालन तापमान | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) |
माउन्टिंग का प्रकार | माउंट सतह |
पैकेज / मामला | 21-पावरवीएफक्यूएफएन |
आपूर्तिकर्ता डिवाइस पैकेज | 21-क्यूएफएन (3x4) |
आधार उत्पाद संख्या | एमपीक्यू8774 |
अतिरिक्त संसाधन:
| गुण | विवरण |
| मानक पैकेज | 5000 |
विवरण
MP8774 आंतरिक शक्ति MOSFETs के साथ पूरी तरह से एकीकृत उच्च-आवृत्ति, तुल्यकालिक, सुधारा हुआ, स्टेप-डाउन, स्विच-मोड कनवर्टर है।MP8874 एक बहुत ही कॉम्पैक्ट समाधान प्रदान करता है जो एक विस्तृत इनपुट रेंज पर उत्कृष्ट लोड और लाइन विनियमन के साथ निरंतर आउटपुट करंट का 12A प्राप्त करता है।MP8774 आउटपुट करंट लोड रेंज पर उच्च दक्षता के लिए सिंक्रोनस मोड ऑपरेशन का उपयोग करता है।
कॉन्सटेंट-ऑन-टाइम (COT) नियंत्रण ऑपरेशन बहुत तेज़ क्षणिक प्रतिक्रिया, आसान लूप डिज़ाइन और बहुत तंग आउटपुट विनियमन प्रदान करता है।
पूर्ण सुरक्षा सुविधाओं में शॉर्ट-सर्किट प्रोटेक्शन (SCP), ओवर-करंट प्रोटेक्शन (OCP), अंडर-वोल्टेज प्रोटेक्शन (UVP) और थर्मल शटडाउन शामिल हैं।
MP8774 को आसानी से उपलब्ध, मानक, बाहरी घटकों की न्यूनतम संख्या की आवश्यकता होती है और यह अंतरिक्ष-बचत QFN-16 (3mmx3mm) पैकेज में उपलब्ध है।
विशेषताएँ
आउटपुट 0.6V से समायोज्य
वाइड 3V से 18V ऑपरेटिंग इनपुट रेंज
12A आउटपुट करंट
16mΩ/5.5mΩ निम्न RDS(ON) आंतरिक पावर MOSFETs
100μA मौन धारा
उच्च दक्षता तुल्यकालिक मोड ऑपरेशन
प्री-बायस्ड स्टार्ट-अप
फिक्स्ड 700kHz स्विचिंग फ्रीक्वेंसी
बाहरी प्रोग्रामेबल सॉफ्ट स्टार्ट-अप टाइम
पावर सीक्वेंसिंग के लिए इनेबल (EN) और पावर गुड (PG)।
ओवर-करंट प्रोटेक्शन (OCP) और हिचकी
थर्मल शटडाउन
QFN-16 (3mmx3mm) पैकेज में उपलब्ध है
अनुप्रयोग
सुरक्षा कैमरे
पोर्टेबल डिवाइस, एक्सडीएसएल डिवाइस
डिजिटल सेट-टॉप बॉक्स
फ्लैट-पैनल टेलीविजन और मॉनिटर
सामान्य प्रयोजन
डेटा चित्र:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8774GQ-Z/document_id/3722/
