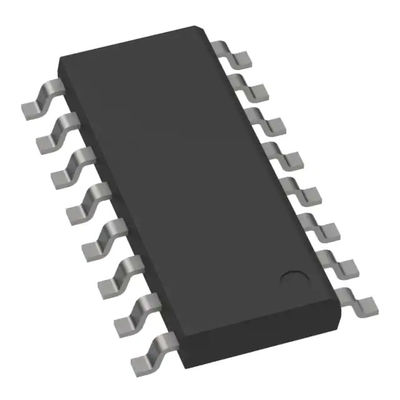

MP3394SGS-Z स्टेप अप बूस्ट कन्वर्टर आईसी एलईडी ड्राइवर आईसी 4 आउटपुट डीसी डीसी कंट्रोलर पीडब्लूएम डिमिंग 180mA 16-SOIC
| उत्पत्ति के प्लेस | अमेरिका |
|---|---|
| ब्रांड नाम | MPS |
| प्रमाणन | RoHS |
| मॉडल संख्या | MP3394SGS-Z |
| न्यूनतम आदेश मात्रा | 2500 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 2500 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 5k पीसी |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| एमएफआर | मोनोलिथिक पावर सिस्टम्स इंक। | वर्ग | एलईडी ड्राइवर्स |
|---|---|---|---|
| प्रकार | डीसी डीसी नियंत्रक | आउटपुट की संख्या | 4 |
| वोल्टेज - आपूर्ति (न्यूनतम) | 5वी | वोल्टेज - आपूर्ति (अधिकतम) | 28 वी |
| वर्तमान - आउटपुट / चैनल | 180mA | आवृत्ति | 670 किलोहर्ट्ज़ |
| परिचालन तापमान | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) | पैकेज / मामला | 16-एसओआईसी (0.154", 3.90 मिमी चौड़ाई) |
| हाई लाइट | MP3394SGS-Z,स्टेप अप बूस्ट कन्वर्टर आईसी,MP3394SGS-Z मोनोलिथिक पावर सिस्टम्स |
||
उत्पाद विवरण
MP3394SGS-Z LED ड्राइवर IC 4 आउटपुट DC DC कंट्रोलर स्टेप-अप (बूस्ट) PWM डिमिंग 180mA 16-SOIC
विशेषताएँ:
• 4-स्ट्रिंग, अधिकतम 200mA/स्ट्रिंग WLED ड्राइवर
• 5V से 28V इनपुट वोल्टेज रेंज
• स्ट्रिंग्स के बीच 2.5% वर्तमान मिलान सटीकता
• प्रोग्रामेबल स्विचिंग फ्रीक्वेंसी
• PWM या DC इनपुट बर्स्ट PWM डिमिंग
• खुली और छोटी एलईडी सुरक्षा
• प्रोग्राम करने योग्य ओवर-वोल्टेज संरक्षण
• एकल शक्ति स्रोत के साथ प्रपाती क्षमता
• अंडर-वोल्टेज लॉकआउट
• थर्मल शटडाउन
• TSSOP16EP, SOIC16 और SOIC20 पैकेज
विवरण:
MP3394S 4 मौजूदा चैनलों के साथ एक स्टेप-अप कंट्रोलर है।इसे बड़े आकार के LCD-पैनल बैकलाइटिंग अनुप्रयोगों के लिए WLED सरणियों को चलाने के लिए डिज़ाइन किया गया है।MP3394S लचीला है, और एकल आगमनात्मक शक्ति स्रोत से समानांतर संचालन में 1 या 2 MP3394S के साथ एलईडी चैनलों की संख्या का विस्तार कर सकता है।
MP3394S वर्तमान-मोड और फिक्स्ड ऑपरेशन फ्रीक्वेंसी के आर्किटेक्चर का उपयोग करता है। फ्रीक्वेंसी एक बाहरी फ्रीक्वेंसी-सेटिंग रेसिस्टर द्वारा प्रोग्राम करने योग्य है।MP3394S आउटपुट वोल्टेज को 5V से 28V इनपुट आपूर्ति तक बढ़ाने के लिए एक बाहरी MOSFET चलाता है।यह प्रत्येक एलईडी स्ट्रिंग में करंट को बाहरी करंटसेटिंग रेसिस्टर द्वारा निर्धारित प्रोग्राम्ड वैल्यू पर नियंत्रित करता है।
MP3394S वर्तमान संतुलन के लिए 4 आंतरिक वर्तमान स्रोतों को लागू करता है।वर्तमान मिलान स्ट्रिंग्स के बीच 2.5% विनियमन सटीकता प्राप्त कर सकता है।एलईडी करंट स्रोतों पर इसका कम विनियमन वोल्टेज बिजली की हानि को कम करता है और दक्षता में सुधार करता है।
एक बाहरी PWM इनपुट सिग्नल या DC इनपुट सिग्नल PWM डिमिंग को नियंत्रित करता है।डीसी-इनपुट डिमिंग मोड में, डिमिंग पीडब्लूएम सिग्नल को आंतरिक रूप से उत्पन्न किया जा सकता है और डिमिंग फ्रीक्वेंसी को बाहरी सेटिंग कैपेसिटर द्वारा प्रोग्राम किया जाता है।
उत्पाद विशेषताएं:
| वर्ग | एलईडी ड्राइवर्स |
| एमएफआर | मोनोलिथिक पावर सिस्टम्स इंक। |
| उत्पाद की स्थिति | सक्रिय |
| प्रकार | डीसी डीसी नियंत्रक |
| टोपोलॉजी | स्टेप-अप (बूस्ट) |
| आंतरिक स्विच | नहीं |
| आउटपुट की संख्या | 4 |
| वोल्टेज - आपूर्ति (न्यूनतम) | 5वी |
| वोल्टेज - आपूर्ति (अधिकतम) | 28 वी |
| वर्तमान - आउटपुट / चैनल | 180mA |
| आवृत्ति | 670 किलोहर्ट्ज़ |
| मंद | पीडब्लूएम |
| अनुप्रयोग | बैकलाइट |
| परिचालन तापमान | -40°सी ~ 125°सी (टीजे) |
| माउन्टिंग का प्रकार | माउंट सतह |
| पैकेज / मामला | 16-एसओआईसी (0.154", 3.90 मिमी चौड़ाई) |
| आपूर्तिकर्ता डिवाइस पैकेज | 16-एसओआईसी |
| आधार उत्पाद संख्या | एमपी3394 |
अतिरिक्त संसाधन:
| गुण | विवरण |
| अन्य नामों | MP3394SGS-Z-एनडी |
| 1589-1634-6 | |
| 1589-1634-1 | |
| 1589-1634-2 | |
| मानक पैकेज | 2500 |
