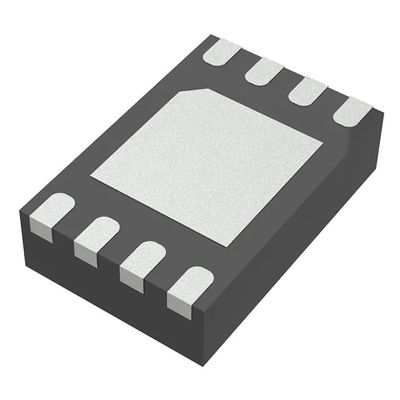

MP2005DD-LF-Z रैखिक वोल्टेज नियामक आईसी सकारात्मक समायोज्य 1 आउटपुट 800mA 8-QFN (2x3)

MP2005DD-LF-Z रैखिक वोल्टेज नियामक आईसी सकारात्मक समायोज्य 1 आउटपुट 800mA 8-QFN (2x3)

उत्पाद विशेषताएं:

अतिरिक्त संसाधन:

विवरण:
MP2005 एक माइक्रोपावर, अल्ट्रा लो-ड्रॉपआउट LDO लीनियर रेगुलेटर है।इसमें 1.0V से 5.5V इनपुट वोल्टेज रेंज है और आउटपुट वोल्टेज को 0.5V से कम तक नियंत्रित कर सकता है।MP2005 90mV के विशिष्ट ड्रॉपआउट वोल्टेज के साथ 800mA लोड करंट की आपूर्ति कर सकता है।आंतरिक संदर्भ और LDO ड्राइव सर्किटरी को चलाने के लिए इसे VIN से अलग बायस आपूर्ति (2.7V से 5.5V) की आवश्यकता होती है।उच्च दक्षता विनियमन के लिए आउटपुट करंट सीधे इनपुट वोल्टेज आपूर्ति से आता है।0.5V आंतरिक संदर्भ वोल्टेज आउटपुट को वोल्टेज की एक विस्तृत श्रृंखला (0.5V से 4V) तक प्रोग्राम करने की अनुमति देता है।100µA का निम्न बायस करंट MP2005 को बैटरी चालित अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है।पूर्वाग्रह आपूर्ति VBIAS को सीधे बैटरी से लागू किया जा सकता है जबकि VIN उच्च दक्षता वाले हिरन नियामक (या अन्य माध्यमिक आपूर्ति) से संचालित होता है।यह आउटपुट शोर और डिकूपिंग कैपेसिटर के आकार को कम करता है।MP2005 की अन्य विशेषताओं में थर्मल ओवरलोड और करंट लिमिट प्रोटेक्शन, अल्ट्रा लो ईएसआर सिरेमिक कैपेसिटर के साथ 1μF जितना कम स्थिरता और तेजी से क्षणिक प्रतिक्रिया शामिल है।MP2005 8-पिन QFN (2mm x 3mm) पैकेज में उपलब्ध है।
विशेषताएँ
 वाइड 1.0V से 5.5V इनपुट वोल्टेज रेंज
 1μF सिरेमिक कैपेसिटर के साथ स्थिर
अल्ट्रा-लो ड्रॉपआउट (ULDO) वोल्टेज: 90mV@800mA
 2% सटीक आउटपुट वोल्टेज
 0.5V से 4V की एडजस्टेबल आउटपुट रेंज
 उच्च PSRR o 65dB 1KHz पर o 48dB 1MHz पर
 0.0005%/mA लोड रेग्युलेशन से बेहतर
कम ईएसआर आउटपुट कैपेसिटर के साथ स्थिर
 कम 100μA ग्राउंड करंट
 आंतरिक थर्मल संरक्षण
 वर्तमान सीमा सुरक्षा
शटडाउन पर  1µA विशिष्ट मौन धारा
अनुप्रयोग
 कम वर्तमान नियामक
 लो पावर हैंडहेल्ड डिवाइस
 बैटरी संचालित सिस्टम
 सेलुलर फोन
 पोर्टेबल इलेक्ट्रॉनिक उपकरण
 बिजली आपूर्ति स्विच करने के लिए पोस्ट विनियमन
 बिजली की आपूर्ति
आंकड़ेचित्र:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
