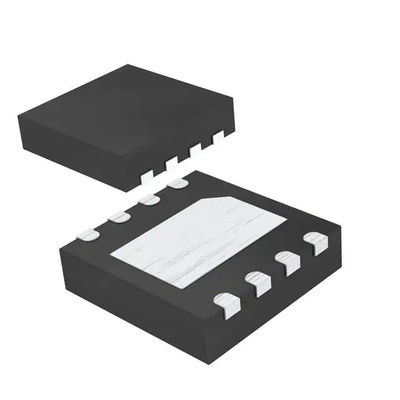

MP20045DQ-LF-Z रैखिक वोल्टेज नियामक आईसी सकारात्मक समायोज्य 1 आउटपुट 1A 8-QFN (3x3)

MP20045DQ-LF-Z लीनियर वोल्टेज रेगुलेटर IC पॉजिटिव एडजस्टेबल 1 आउटपुट 1A 8-QFN (3x3)

उत्पाद विशेषताएं:

अतिरिक्त संसाधन:

विवरण

MP20045 एक लो-ड्रॉपआउट लीनियर रेगुलेटर है जो 140mV ड्रॉपआउट वोल्टेज के साथ 1A करंट की आपूर्ति करता है।आउटपुट वोल्टेज बाहरी रूप से सेट किया जाता है जो +2.5V से +5.5V इनपुट पर काम करके 1.5V से 5V तक होता है या आंतरिक रूप से 1.5V से 5V तक प्रीसेट किया जा सकता है।

एक आंतरिक पीएमओएस पास तत्व का उपयोग कम 110μA ग्राउंड करंट की अनुमति देने के लिए किया जाता है, जिससे MP20045 बैटरी-पावर उपकरणों के लिए उपयुक्त हो जाता है।अन्य विशेषताओं में लो-पावर शटडाउन, शॉर्ट-सर्किट और थर्मल सुरक्षा शामिल हैं।MP20045 8-पिन QFN (3mm x 3mm) और SOIC8E पैकेज में उपलब्ध है।

विशेषताएँ

 1A आउटपुट करंट तक

 1A पर कम 140mV ड्रॉपआउट

 कम 110μA ग्राउंड करंट

 निश्चित आउटपुट संस्करण 1.5V से 5V तक और समायोज्य संस्करण

 ओपन ड्रेन पावर-गुड स्टेटस आउटपुट

 13μVRMS कम शोर आउटपुट

 56dB PSRR 1kHz पर

 वर्तमान सीमित और थर्मल संरक्षण

 3mm×3mm QFN8 और SOIC8E पैकेज

अनुप्रयोग

 नोटबुक कंप्यूटर

 ताररहित टेलीफोन

 सेलुलर फोन

 मोडेम

 हाथ से चलने वाले उपकरण

 पीडीए और पामटॉप कंप्यूटर

डेटाचित्र:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP20045DQ/document_id/1201/
