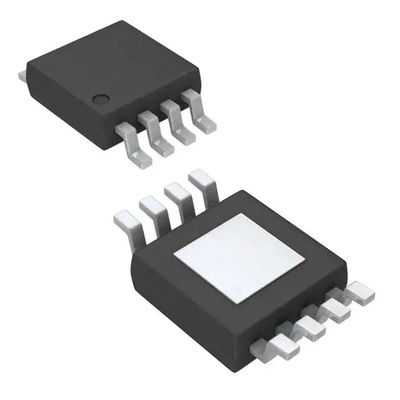

MP1583DN-LF-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 1.22V1 आउटपुट 3A 8-SOIC (0.154", 3.90mm चौड़ाई) एक्सपोज़्ड पैड
| उत्पत्ति के प्लेस | अमेरिका |
|---|---|
| ब्रांड नाम | MPS |
| प्रमाणन | RoHS |
| मॉडल संख्या | MP1583DN-LF-Z |
| न्यूनतम आदेश मात्रा | 2500 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 2500 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 2.5 के पीसीएस |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| उत्पादक | मोनोलिथिक पावर सिस्टम्स इंक। | वर्ग | वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक |
|---|---|---|---|
| उत्पाद संख्या | MP1583DN-LF-Z | उत्पाद की स्थिति | नए डिज़ाइन के लिए नहीं |
| आउटपुट की संख्या | 1 | वोल्टेज - आपूर्ति (न्यूनतम) | 4.75 वी |
| वोल्टेज - आपूर्ति (अधिकतम) | 23वी | वोल्टेज - आउटपुट (न्यूनतम / निश्चित) | 1.22 वी |
| वोल्टेज - आउटपुट (अधिकतम) | 21 वी | मौजूदा उत्पादन | 3 ए |
| फ्रीक्वेंसी - स्विचिंग | 385 किलोहर्ट्ज़ | परिचालन तापमान | -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस (टीए) |
| पैकेज / मामला | 8-SOIC (0.154", 3.90mm चौड़ाई) एक्सपोज़्ड पैड | ||
| हाई लाइट | MP1583DN-LF-Z,बक स्विचिंग रेगुलेटर IC पॉजिटिव |
||
उत्पाद विवरण
MP1583DN-LF-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 1.22V1 आउटपुट 3A 8-SOIC (0.154", 3.90mm चौड़ाई) एक्सपोज़्ड पैड
डेटा शीट:MP1583DN-LF-Z
| वर्ग | वोल्टेज नियामक - डीसी डीसी स्विचिंग नियामक |
| एमएफआर | मोनोलिथिक पावर सिस्टम्स इंक। |
| उत्पाद की स्थिति | नए डिज़ाइन के लिए नहीं |
| समारोह | त्यागपत्र देना |
| आउटपुट कॉन्फ़िगरेशन | सकारात्मक |
| टोपोलॉजी | बक |
| उत्पादन का प्रकार | एडजस्टेबल |
| आउटपुट की संख्या | 1 |
| वोल्टेज - इनपुट (न्यूनतम) | 4.75 वी |
| वोल्टेज - इनपुट (अधिकतम) | 23वी |
| वोल्टेज - आउटपुट (न्यूनतम / निश्चित) | 1.22 वी |
| वोल्टेज - आउटपुट (अधिकतम) | 21 वी |
| मौजूदा उत्पादन | 3 ए |
| फ्रीक्वेंसी - स्विचिंग | 385 किलोहर्ट्ज़ |
| तुल्यकालिक शुद्ध करनेवाला | हाँ |
| परिचालन तापमान | -40°सी ~ 85°सी (टीए) |
| माउन्टिंग का प्रकार | माउंट सतह |
| पैकेज / मामला | 8-SOIC (0.154", 3.90mm चौड़ाई) एक्सपोज़्ड पैड |
| आपूर्तिकर्ता डिवाइस पैकेज | 8-SOICE |
| आधार उत्पाद संख्या | एमपी1583 |
अतिरिक्त संसाधन:
| गुण | विवरण |
| मानक पैकेज | 2500 |
विवरण
MP1583 एक स्टेप-डाउन रेगुलेटर है जिसमें बिल्ट-इन इंटरनल पावर MOSFET है।यह उत्कृष्ट लोड और लाइन विनियमन के साथ एक विस्तृत इनपुट आपूर्ति सीमा पर निरंतर आउटपुट करंट का 3A प्राप्त करता है।
वर्तमान मोड ऑपरेशन तेजी से क्षणिक प्रतिक्रिया प्रदान करता है और लूप स्थिरीकरण को आसान बनाता है।
फॉल्ट कंडीशन प्रोटेक्शन में चक्र-दर-चक्र करंट लिमिटिंग और थर्मल शटडाउन शामिल हैं।एक समायोज्य सॉफ्ट-स्टार्ट स्टार्टअप पर इनपुट स्रोत पर तनाव कम कर देता है।शटडाउन मोड में रेगुलेटर सप्लाई करंट का 20μA खींचता है।
MP1583 को एक कॉम्पैक्ट समाधान प्रदान करने के लिए न्यूनतम संख्या में बाहरी घटकों की आवश्यकता होती है।
विशेषताएँ
• 3ए आउटपुट करंट
• प्रोग्रामेबल सॉफ्ट-स्टार्ट
• 100mΩ आंतरिक पावर MOSFET स्विच
• कम ईएसआर आउटपुट सिरेमिक कैपेसिटर के साथ स्थिर
• 95% दक्षता तक
• 20μA शटडाउन मोड
• फिक्स्ड 385KHz फ्रीक्वेंसी
• थर्मल शटडाउन
• साइकिल-दर-चक्र वर्तमान सुरक्षा पर
• वाइड 4.75V से 23V ऑपरेटिंग इनपुट रेंज
• आउटपुट को 1.22V से 21V तक समायोजित किया जा सकता है
• अंडर-वोल्टेज लॉकआउट
अनुप्रयोग
• वितरित पावर सिस्टम्स
• बैटरी चार्जर्स
• लीनियर रेगुलेटर के लिए प्री-रेगुलेटर
डेटाचित्र:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP1583/document_id/201
