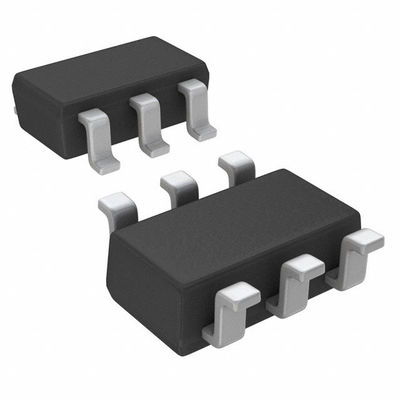

MP1471AGJ-Z डीसी डीसी स्विचिंग रेगुलेटर 0.8V 1 आउटपुट 3A SOT-23-6 पावर IC चिप

MP1471AGJ-Z बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 0.8V 1 आउटपुट 3A SOT-23-6

उत्पाद विशेषताएं:

अतिरिक्त संसाधन:

विवरण

MP1471A आंतरिक शक्ति MOSFETs के साथ एक उच्च-आवृत्ति, तुल्यकालिक, सुधारा हुआ, स्टेप-डाउन, स्विच-मोड कनवर्टर है।यह उत्कृष्ट लोड और लाइन विनियमन के साथ एक विस्तृत इनपुट आपूर्ति रेंज पर 3A आउटपुट करंट प्राप्त करने के लिए एक बहुत ही कॉम्पैक्ट समाधान प्रदान करता है।MP1471A में आउटपुट करंट-लोड रेंज पर उच्च दक्षता के लिए सिंक्रोनस-मोड ऑपरेशन है।

वर्तमान-मोड ऑपरेशन तेजी से क्षणिक प्रतिक्रिया प्रदान करता है और लूप स्थिरीकरण को आसान बनाता है।

सुरक्षा सुविधाओं में अति-वर्तमान सुरक्षा और थर्मल शटडाउन शामिल हैं।

MP1471A को आसानी से उपलब्ध, मानक, बाहरी घटकों की न्यूनतम संख्या की आवश्यकता होती है और यह अंतरिक्ष-बचत 6-पिन TSOT23 पैकेज में उपलब्ध है।

विशेषताएँ

 वाइड 4.5V-to-16V ऑपरेटिंग इनपुट रेंज

 110mΩ/57mΩ निम्न-RDS(ON) आंतरिक पावर MOSFETs

 मालिकाना स्विचिंग-हानि-कमी प्रौद्योगिकी

 उच्च दक्षता तुल्यकालिक-मोड ऑपरेशन

फिक्स्ड 500kHz स्विचिंग फ्रीक्वेंसी

लाइट लोड पर उच्च दक्षता के लिए आंतरिक एएएम पावर-सेव मोड

 आंतरिक सॉफ्ट-स्टार्ट

 अति-वर्तमान संरक्षण और हिचकी

 थर्मल शटडाउन

 आउटपुट 0.8V से समायोज्य

 6-पिन TSOT-23 पैकेज में उपलब्ध है

अनुप्रयोग

 गेम कंसोल

 डिजिटल सेट-टॉप बॉक्स

 फ्लैट-पैनल टेलीविजन और मॉनिटर

 सामान्य प्रयोजन

डेटा चित्र:https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP1471A/document_id/333
