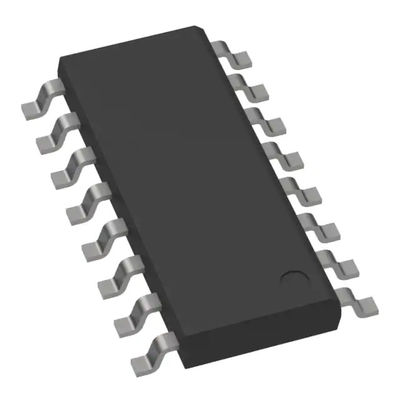

HR1000AGS-Z AC DC कन्वर्टर्स इंटीग्रेटेड सर्किट ऑफलाइन हाफ-ब्रिज टोपोलॉजी 600kHz 16-SOIC तक
| उत्पत्ति के प्लेस | मोनोलिथिक पावर सिस्टम्स इंक। |
|---|---|
| ब्रांड नाम | MPS |
| प्रमाणन | RoHS |
| मॉडल संख्या | HR1000AGS-Z |
| न्यूनतम आदेश मात्रा | 2500 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 2500 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 15 हजार पी.सी.एस |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| वर्ग | एसी डीसी कन्वर्टर्स, ऑफलाइन स्विच | प्रकार | विवरण |
|---|---|---|---|
| एमएफआर | मोनोलिथिक पावर सिस्टम्स इंक। | उत्पाद की स्थिति | सक्रिय |
| आउटपुट अलगाव | पृथक | वोल्टेज - आपूर्ति (Vcc/Vdd) | 13 वी ~ 15.5 वी |
| फ्रीक्वेंसी - स्विचिंग | 600 किलोहर्ट्ज़ तक | परिचालन तापमान | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) |
| पैकेज / मामला | 16-एसओआईसी (0.154", 3.90 मिमी चौड़ाई) | ||
| हाई लाइट | HR1000AGS-Z,AC DC कन्वर्टर्स इंटीग्रेटेड सर्किट,HR1000AGS-Z 600kHz |
||
उत्पाद विवरण
HR1000AGS-Z कन्वर्टर ऑफलाइन हाफ-ब्रिज टोपोलॉजी 600kHz तक 16-SOIC
त्वरित विवरण:
|
उत्पादक
|
मोनोलिथिक पावर सिस्टम्स इंक।
|
|
निर्माता उत्पाद संख्या
|
HR1000AGS-Z
|
|
विवरण
|
आईसी ऑफ़लाइन एसडब्ल्यू आधा-बीआरडीजी 16एसओआईसी
|
|
विस्तृत विवरण
|
कन्वर्टर ऑफलाइन हाफ-ब्रिज टोपोलॉजी 600kHz तक 16-SOIC
|
उत्पाद विशेषताएं:
|
प्रकार
|
विवरण
|
|
वर्ग
|
एसी डीसी कन्वर्टर्स, ऑफलाइन स्विच
|
|
एमएफआर
|
मोनोलिथिक पावर सिस्टम्स इंक।
|
|
उत्पाद की स्थिति
|
सक्रिय
|
|
आउटपुट अलगाव
|
एकाकी
|
|
आंतरिक स्विच
|
नहीं
|
|
टोपोलॉजी
|
आधा पुल
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
13 वी ~ 15.5 वी
|
|
साइकिल शुल्क
|
0.5
|
|
फ्रीक्वेंसी - स्विचिंग
|
600 किलोहर्ट्ज़ तक
|
|
दोष संरक्षण
|
अधिक तापमान, अधिक वोल्टेज
|
|
नियंत्रण सुविधाएँ
|
धीमा शुरुआत
|
|
परिचालन तापमान
|
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे)
|
|
पैकेज / मामला
|
16-एसओआईसी (0.154", 3.90 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-एसओआईसी
|
|
माउन्टिंग का प्रकार
|
माउंट सतह
|
|
आधार उत्पाद संख्या
|
एचआर1000
|
अतिरिक्त संसाधन:
| गुण | विवरण |
| अन्य नामों |
HR1000AGS-Z-एनडी
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| मानक पैकेज | 2500 |
विवरण
HR1000A एक नियंत्रक है जिसे विशेष रूप से गुंजयमान अर्ध-पुल टोपोलॉजी के लिए डिज़ाइन किया गया है।यह दो ड्राइव-सिग्नल चैनल प्रदान करता है जो 50% कर्तव्य चक्र पर पूरक संकेतों का उत्पादन करता है।दो पूरक गेट सिग्नलों के बीच 350ns का एक आंतरिक निश्चित डेड-टाइम क्षणिक के दौरान शून्य-वोल्टेज स्विचिंग की गारंटी देता है और उच्च-आवृत्ति संचालन को सक्षम बनाता है।
एकीकृत बूटस्ट्रैप डायोड हाई-साइड स्विच के लिए बाहरी ड्राइविंग सर्किट को सरल करता है।यह उच्च dV/dt शोर के खिलाफ प्रतिरक्षा के साथ 600V तक का सामना कर सकता है।
स्विचिंग आवृत्ति को संशोधित करना टोपोलॉजी आउटपुट वोल्टेज को नियंत्रित करता है।एक प्रोग्राम करने योग्य ऑसीलेटर अधिकतम और न्यूनतम स्विचिंग आवृत्तियों दोनों को सेट कर सकता है।
आईसी प्रोग्राम किए गए अधिकतम स्विचिंग फ्रीक्वेंसी पर शुरू होता है और धीरे-धीरे धीमा हो जाता है जब तक कि नियंत्रण पाश अत्यधिक घुसपैठ को रोकने के लिए खत्म नहीं हो जाता
बिजली की खपत को कम करने और आउटपुट विनियमन को कड़ा करने के लिए आईसी को हल्के लोड पर नियंत्रित बर्स्टमोड ऑपरेशन में प्रवेश करने के लिए मजबूर किया जा सकता है।
प्रोटेक्शन फीचर्स- लैच्ड शटडाउन, ऑटो-रिकवरी, ब्राउन-आउट प्रोटेक्शन और ओवरटेम्परेचर प्रोटेक्शन सहित- अतिरिक्त सर्किट जटिलता को बढ़ाए बिना कन्वर्टर डिजाइन सुरक्षा में सुधार करता है।
आईसी हाई-साइड और लो-साइड गेट ड्राइवरों दोनों के लिए 1.5A/2A स्रोत/सिंक क्षमता प्रदान करता है।
HR1000A SO-16 पैकेज में उपलब्ध है।
विशेषताएँ
• 50% कर्तव्य चक्र, गुंजयमान आधा-पुल कनवर्टर के लिए चर आवृत्ति नियंत्रण
एकीकृत बूटस्ट्रैप डायोड और उच्च dV/dt प्रतिरक्षण के साथ 600V हाई-साइड गेट ड्राइवर
• हाई-साइड और लो-साइड दोनों गेट ड्राइवर्स के लिए 1.5A/2A सोर्स/सिंक क्षमता
• उच्च सटीकता दोलक
• 600kHz तक काम करता है
• दो-स्तरीय ओवर-करंट सुरक्षा: फ्रीक्वेंसी-शिफ्ट और प्रोग्राम करने योग्य अवधि समय के साथ लैच्ड शटडाउन
• बीओ पिन के माध्यम से रिमोट ऑन/ऑफ कंट्रोल और ब्राउन-आउट प्रोटेक्शन
• आसान सुरक्षा कार्यान्वयन के लिए लैच्ड-अक्षम इनपुट
• पीएफसी नियंत्रक के साथ इंटरफेस
• लाइट-लोड पर प्रोग्रामेबल बर्स्ट-मोड ऑपरेशन
मोनोटोनिक आउटपुट वोल्टेज वृद्धि के लिए नॉन-लीनियर सॉफ्ट-स्टार्ट
• SO-16 पैकेज
अनुप्रयोग
• एलसीडी और पीडीपी टीवी
• डेस्कटॉप पीसी और सर्वर
• टेलीकॉम एसएमपीएस
• एसी-डीसी एडेप्टर, ओपन-फ्रेम एसएमपीएस
• वीडियो गेम कंसोल
• इलेक्ट्रॉनिक प्रकाश गिट्टी
