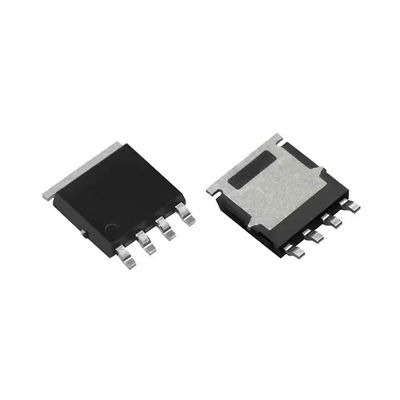

SQJ488EP-T2_GE3 Vishay Siliconix N-Channel 100 V 42A Tc 83W Tc सरफेस माउंट Ic PowerPAK SO-8
| उत्पत्ति के प्लेस | संयुक्त राज्य अमेरिका |
|---|---|
| ब्रांड नाम | Vishay |
| प्रमाणन | RoHS |
| मॉडल संख्या | SQJ488EP-T2_GE3 |
| न्यूनतम आदेश मात्रा | 3000 पीसी |
| मूल्य | Negotiable |
| पैकेजिंग विवरण | 3000 पीसीएस / टेप |
| प्रसव के समय | दो - तीन दिन |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 15 हजार पी.सी.एस |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| उत्पादक | Vishay Siliconix | वर्ग | सिंगल एफईटी, एमओएसएफईटी |
|---|---|---|---|
| उत्पाद संख्या | SQJ488EP-T2_GE3 | तकनीकी | MOSFET (धातु ऑक्साइड) |
| ड्रेन टू सोर्स वोल्टेज (वीडीएसएस) | 100 वी | करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C | 42ए (टीसी) |
| ड्राइव वोल्टेज (अधिकतम आरडीएस चालू, न्यूनतम आरडीएस चालू) | 4.5 वी, 10 वी | आरडीएस ऑन (अधिकतम) @ आईडी, वीजीएस | 21mOhm @ 7.1A, 10V |
| वीजीएस (वें) (अधिकतम) @ आईडी | 2.5V @ 250µA | वीजीएस (अधिकतम) | ± 20 वी |
| इनपुट कैपेसिटेंस (Ciss) (अधिकतम) @ Vds | 83W (टीसी) | परिचालन तापमान | -55 डिग्री सेल्सियस ~ 175 डिग्री सेल्सियस (टीजे) |
| आपूर्तिकर्ता डिवाइस पैकेज | पॉवरपैक® SO-8 | माउन्टिंग का प्रकार | माउंट सतह |
| हाई लाइट | SQJ488EP-T2_GE3,सरफेस माउंट आईसी |
||
उत्पाद विवरण
SQJ488EP-T2_GE3 N-चैनल 100 V 42A (Tc) 83W (Tc) सरफेस माउंट PowerPAK® SO-8
डेटा शीट:SQJ488EP-T2_GE3
| वर्ग | सिंगल एफईटी, एमओएसएफईटी |
| एमएफआर | Vishay Siliconix |
| शृंखला | ऑटोमोटिव, AEC-Q101, ट्रेंचFET® |
| उत्पाद की स्थिति | सक्रिय |
| एफईटी प्रकार | n- चैनल |
| तकनीकी | MOSFET (धातु ऑक्साइड) |
| ड्रेन टू सोर्स वोल्टेज (वीडीएसएस) | 100 वी |
| करंट - कंटीन्यूअस ड्रेन (Id) @ 25掳C | 42ए (टीसी) |
| ड्राइव वोल्टेज (अधिकतम आरडीएस चालू, न्यूनतम आरडीएस चालू) | 4.5 वी, 10 वी |
| आरडीएस ऑन (अधिकतम) @ आईडी, वीजीएस | 21mOhm @ 7.1A, 10V |
| वीजीएस (वें) (अधिकतम) @ आईडी | 2.5V @ 250µA |
| गेट चार्ज (क्यूजी) (अधिकतम) @ वीजीएस | 27 एनसी @ 10 वी |
| वीजीएस (अधिकतम) | ±20 वी |
| इनपुट कैपेसिटेंस (Ciss) (अधिकतम) @ Vds | 978 पीएफ @ 50 वी |
| बिजली अपव्यय (अधिकतम) | 83W (टीसी) |
| परिचालन तापमान | -55 डिग्री सेल्सियस ~ 175 डिग्री सेल्सियस (टीजे) |
| माउन्टिंग का प्रकार | माउंट सतह |
| आपूर्तिकर्ता डिवाइस पैकेज | पावरपाक®अतः-8 |
| पैकेज / मामला | पावरपाक®अतः-8 |
विशेषताएं • TrenchFET® पावर MOSFET • AEC-Q101 योग्य d • 100% Rg और UIS परीक्षण • सामग्री वर्गीकरण: अनुपालन की परिभाषाओं के लिए कृपया देखेंhttp://www.vishay.com/doc?99912
टिप्पणियाँ
एक।पैकेज सीमित
बी।पल्स टेस्ट;नाड़ी की चौड़ाई 300 μs, कर्तव्य चक्र 2 %
सी।जब 1" स्क्वायर PCB पर माउंट किया जाता है (FR-4 मटेरियल)
डी।पैरामीट्रिक सत्यापन चल रहा है
इ।सोल्डर प्रोफाइल देखें (www.vishay.com/doc?73257)।PowerPAK SO-8L एक सीसा रहित पैकेज है।मैन्युफैक्चरिंग में सिंगुलेशन प्रक्रिया के परिणामस्वरूप लीड टर्मिनल का अंत कॉपर (प्लेटेड नहीं) के रूप में सामने आता है।एक्सपोज्ड कॉपर टिप पर सोल्डर फिलेट की गारंटी नहीं दी जा सकती है और पर्याप्त बॉटम साइड सोल्डर इंटरकनेक्शन सुनिश्चित करने के लिए इसकी आवश्यकता नहीं है
एफ।फिर से काम करने की स्थिति: सीसा रहित घटकों के लिए सोल्डरिंग आयरन के साथ मैनुअल सोल्डरिंग की सिफारिश नहीं की जाती है
डेटा चित्र:
